日本图技GL860A隔离多通道数据记录器

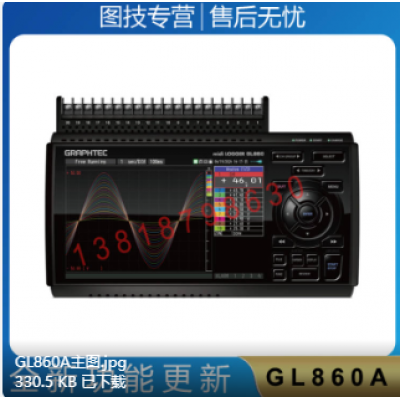

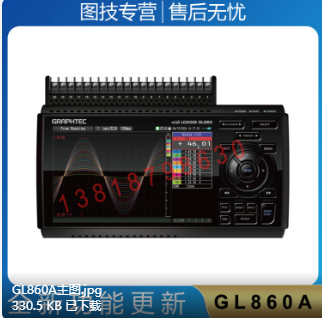

日本图技GL860A隔离多通道数据记录器介绍：日本图技GRAPHTEC GL860A 可对多种物理信号进行测量，比如电流、温度、湿度、脉冲、逻辑、压力等。每个模拟输入通道都相互独立且电气隔离，这种设计提高了测量的准确性和稳定性，允许在复杂的电气环境下进行精确测量。标配8G的内置,8的内置Flash闪存。机器外接SD卡最大还可以32G存储空间。通过设定接口和信号类型，可轻松操作。新增远程操作、警报历
- 品牌： 日本图技GRAPHTEC
- 型号： GL860A代替原GL840
日本图技GL860A隔离多通道数据记录器介绍：
日本图技GRAPHTEC GL860A 可对多种物理信号进行测量，比如电流、温度、湿度、脉冲、逻辑、压力等。每个模拟输入通道都相互独立且电气隔离，这种设计提高了测量的准确性和稳定性，允许在复杂的电气环境下进行精确测量。标配8G的内置,8的内置Flash闪存。机器外接SD卡最大还可以32G存储空间。通过设定接口和信号类型，可轻松操作。新增远程操作、警报历史查看和强大通道运算功能。内存不足时自动删除旧文件。无线LAN单元可选访问点或站点模式，但使用时不能装载SD卡。CSV格式保存时，仅在高速采样时可使用备份功能。
GL860A 数据记录仪是原GL840记录仪的升级产品，在型号上增加了新服务“G-REMOTE"・三个新功能（报警历史、CH计算增强、记忆循环功能）。增加和PLC联接功能，进一步分析。
- 添加了新的 30 通道端子，现在有 4 个端子阵容，可以根据应用进行选择。
・可从20ch扩展到最大200ch，可测量各种现象
・新兼容远程控制服务“G-REMOTE"
・六项新功能
采样速度提升、记忆循环功能、通道复制功能、报警历史记录、CH计算增强、Modbus兼容性）
・使用可选的无线 LAN 单元，可以通过 PC 进行无线测量。
| 我想测量电压 | 我想测量温度 |
| 配备从 20mV 到 100V 的宽量程 | 热电偶：K、J、E、T、R、S、B、N、C（以前的 W：WRe5-26） RTD *（仅限 3 线式）：Pt100、JPt100、Pt1000 (IEC751) |
| 我想测量电流（4-20mA） | 我想测量湿度 |
| 可选配 250Ω 分流电阻， 配备专用的 1-5V 测量范围。 | 可选配专用湿度传感器，传感器电源也由主机提供，并安装了专用湿度范围 |
| 分流电阻250Ω（B-551）* | 湿度传感器（B-530） |
 |  |
| 还配备数字 I/O | <逻辑/脉冲输入（任意4点） > |
| 通过连接可选的输入/输出电缆可以使用数字 I/O。 | 逻辑：无电压接点（A接点、B接点、NO、NC）、集电极开路、带电压输入的HL判定 |
| 输入输出电缆（B-513） | 脉冲：每个通道可从3种模式（转速、积分、瞬时）中选择 |
| <4个报警输出点> | |
 | 每个输入通道均可设置报警条件 发生警报时，可从输出 1 至 4 输出信号。 |
4 种终端系列可供根据应用进行选择
端子规格比较
输入通道数 | 20通道 | 30频道 | 20通道 | 20通道 | |
输入端子形状 | M3螺丝 | 无螺丝 | M3螺丝 | 无螺丝 | |
输入法 | 扫描方式采用photomos继电器，所有通道隔离，平衡输入 | ||||
测量范围*1 | 电压 | 20、50、100、200、500mV、1、2、5、10、20、50、100V、1-5V满量程 | |||
温度 | 热电偶：K、J、E、T、R、S、B、N、C（以前为 W (WRe5-26)） | ||||
RTD（仅限三线式）：Pt100、JPt100、Pt1000 (IEC751) | （*不可连接电阻温度传感器） | ||||
温度范围：100℃、500℃、2000℃（华氏度：150°F、750°F、3000°F） | |||||
湿度 | 0 至 100%（需要单独的专用湿度传感器 B-530） | ||||
最大输入电压 | 输入端子之间 +/- | 20mV～2V量程：60Vp-p（输入端子+/-之间），5V～100V量程：110Vp-p（输入端子+/-之间） | |||
输入端子/输入端子之间 | 600Vp-p | 60Vp-p | |||
输入端与GND之间 | 300Vp-p | 60Vp-p | |||
耐电压 | 输入端子/输入端子之间 | 600Vp-p | 350Vp-p 1 分钟 | ||
输入端与GND之间 | 2300VACrms 1 分钟 | 350Vp-p 1 分钟 | |||
电压测量精度 | ±（满量程的0.05%+10μV） | 满量程的±0.1% | |||
工作温度环境 | 0～45℃ | ||||
外形尺寸（*包括主体） | 240×166×52.5mm（不含突出部分） | 240×158×52.5mm（不含突出部分） | |||
质量（大约）（*包括主体） | 1035g（不含AC适配器和电池） | 1010g（不含AC适配器和电池） | |||
各测量精度请参阅使用说明书。
关于最大输入电压
产品阵容包括高压 B-565。请根据您的测量目的选择终端单位。
模拟信号输入端口通道扩展
端子块通道数可从 20 通道扩展到最大 200 通道，以 20 通道或 30 通道为增量。
（*假设混合使用 20ch 和 30ch 终端）
渠道拓展示例 | 20通道 | 30频道 | 40频道 | 50频道 | 100频道 | 200频道 |
GL860主体 | 1 | 1 | 1 | 1 | 1 | 1 |
扩展端子连接电缆 | – | – | 1 | 1 | 1 | 1 |
扩展端子座 | – | – | 2 | 2 | 4 | 7 |
20路端子*1 (B-565/B-563/B-563SL) | 1 | – | 2 | 1 | 2 | 1 |
30路端子*1 (B-563SL-30) | – | 1 | – | 1 | 2 | 6 |
B-565/B-563SL-30/B-563/B-563SL可以混合使用，但
混合时的耐压为B-563SL-30/B-563/B-563SL的耐压。
- 混合时的精度是每个端子的精度。

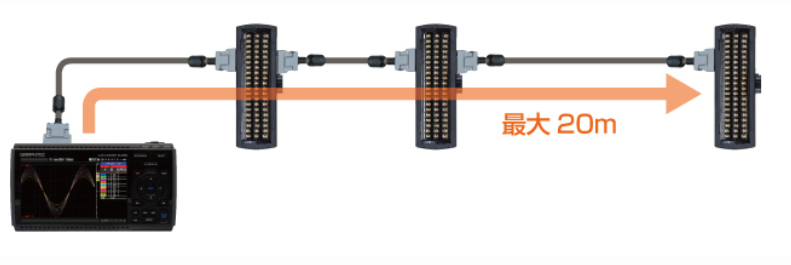

可以使用扩展端子连接电缆（2 种：50cm / 2m）将主机和端子或端子之间分开。
如果受到噪音影响，请减慢采样速度。
使用多个通道时方便的设置复制功能
此功能允许您将特定通道的输入、范围、滤波器、EU 等设置一次性复制到其他通道。
只需选择通道即可进行设置，大大缩短了测量前的准备时间。您还可以复制触发器和警报设置。
支持高达5ms的采样速度
通过缩小通道数，可以最大5ms记录数据。
采样率 | 5毫秒 | 10毫秒 | 20毫秒 | 50毫秒 | 100毫秒 | 25 0 毫秒 | 500米/秒 | 1秒 | |
可用频道数量 | 1 | 2 | 4 | 10 | 20 | 50 | 100 | 200 | |
测量目标 | 电压/湿度 | ● | ● | ● | ● | ● | ● | ● | ● |
温度 | – | – | – | – | ● | ● | ● | ● | |
8GB 内存即使在长时间记录下也能实现可靠测量
记录时间示例（记录2GB时）
采样率 | 5毫秒 | 10毫秒 | 50毫秒 | 100毫秒 | 200毫秒 | 500毫秒 | 1秒 | 10秒 |
GBD 格式（我们专有的二进制格式） | 15号 | 24日 | 47天 | 54天 | 108天 | 270天 | 366天或以上 | 366天或以上 |
当采用 CSV 格式时 | 1天 | 3天 | 8天 | 11号 | 22日 | 55天 | 111天 | 366天或以上 |
录音时间为估计值。根据采样速度，通道数量存在限制。 5ms：1ch，10ms：2ch，20ms：4ch，50ms：10ch
响铃录音功能 | 中继录音功能 | ||
| 当超过设定的记录点数时，仅保留最新数据，同时删除旧数据。 （记录点数设定） 可设定点数：1000点～2,000,000点 |
| GL860的一次数据记录容量为2GB。通过使用此功能，您可以按任意录制时间和容量分割文件来连续录制文件，而不会丢失任何数据。 |
记忆循环功能 | 除了传统的中继功能外，在内存容量耗尽并继续记录之前，最旧的文件会被自动删除 | 录音时SD卡交换功能 | 此功能允许您在记录数据时更换SD卡。 如果安装了无线 LAN 单元 (B-568)，则无法安装 SD 存储卡。 |
|
|

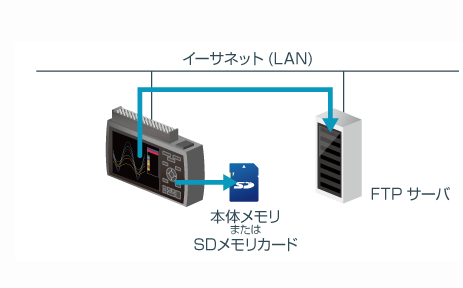

记录的数据可以定期自动备份到其他存储介质。
备份间隔：1、2、6、12、24 小时
备份目的地：主机内存、SD 存储卡、 FTP
文件格式：GBD、CSV
保存为 CSV 格式时，仅当采样率设置慢于 100ms 时才能使用。当开启环形录音或使用外部采样时，无法使用备份功能。无法将与录制目的地相同的内存设置为备份存储文件夹。启用 CSV 格式记录和备份功能时，无法更换 SD 存储卡和继续记录。

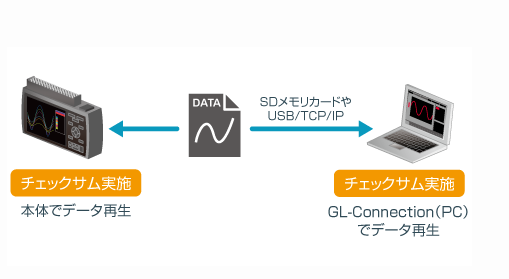

数据损坏检查功能
这是一个简单的检查功能，用于检查记录数据的文件的完整性。
如果文件内容被第
三方更改，则检查校验和时校验和不匹配，说明该文件已被篡改。校验和功能将校验和添加到录制的文件中。
还为备份文件、环/中继文件和数据存储文件提供校验和。仅 GBD 文件格式适用。如果您使用本设备以外的设备（GL28-APS、GL-Connection）转换并保存录制文件，校验和将不再匹配。
标准配备以太网 (10BASE-T/100BASE-TX)，并可有线连接至 PC
可以与 PC 一对一连接，也可以通过 HUB 连接多台设备。
标准配备 USB 端口，可轻松连接至 PC
可以与 PC 一对一连接，也可以通过 HUB 连接多台设备。
配备Modbus/TCP
可以与 PLC 等进行 Modbus 通信。将GL860记录的数据传输至PLC。
GL860 的启动/停止控制可以通过 PLC 进行。有关Modbus通讯的详细信息，请申请SDK 。
新服务“G-REMOTE" （*单独付费服务）
只要有互联网环境，您就可以使用网络浏览器轻松远程控制GL并记录世界任何地方的数据。
此外，记录的数据可以备份到专用的云服务器。
便捷的功能和提高的可操作性
有用的功能 | 提高操作性 |
报警输出功能 | Web服务器功能加速 |
报警历史功能 | 简化的波形设置 |
增强的通道计算 | 设置隐藏不需要的菜单 |
自动跨度 | 帮助二维码显示 |
USB驱动模式 | 提高可视性（菜单树改进） |
兼容3WAY电源 |
应用软件
电脑应用
GL28-APS
PC应用程序，连接GL系列和PC来检查和记录波形、回放、保存和管理数据、配置设置等。
*视频中的以下功能不能与GL860一起使用
- 功率设置/显示功能
- 饱和度通道显示功能
- 集成温度单位切换功能
（该视频适用于GL100-240_840-APS，但对于GL28-APS也可以进行相同的操作）
GL系列综合管理波形查看器
GL-连接
可以通过 LAN/USB 连接将 GL 系列与 PC 连接来管理记录的数据。
GL860主体规格
物品 | 内容 | |
安装的模拟终端单元数量 | 1 个单元（20ch/30ch）或扩展单元（最多 200ch） | |
外部输入/输出 *1 | 输入 | 触发输入（1ch）或外部采样输入（1ch）、逻辑输入（4ch）或脉冲输入（4ch） |
输出 | 报警输出（4ch） | |
采样周期 | 5ms至1h（5ms至50ms受电压/湿度和通道数限制），外部 *1 | |
时间/格 | 1秒～24小时 | |
触发功能 | 触发重复 | 关・开 |
触发类型 | 开始：触发建立时开始数据记录 | |
触发设置 | （开始/停止） | |
报警功能 | 报警判断类型 |
|
脉冲输入 | 测量模式 | 转速模式/积分模式/瞬时模式 |
最大脉冲输入数 | 最大输入频率：50kHz | |
电脑接口 | USB2.0（高速）、以太网（10BASE-T / 100BASE-TX）、无线 LAN（安装选件时） | |
存储介质 | 身体记忆 | 约8GB（内部固定） *2 |
SD存储卡插槽 *3 | 1个（兼容SDHC，最大可用内存约32GB）*2 | |
内存内容 | 主机设置条件、测量数据、屏幕复制 | |
使用环境 | 0至45℃，5至85%RH（电池运行时0至40℃/充电时15至35℃） | |
电源 | 交流适配器 | AC100~240V/50~60Hz |
直流输入 | DC8.5~24V（最大26.4V） | |
电池组 *4 | DC7.2V (2875mAh) (*最多可安装2个) | |
功耗 | 36VA 或更少（使用 AC 适配器、LCD 打开、电池组充电、AC100V） | |
抗振性 | 相当于汽车零部件1级 | |
需要 GL 输入/输出电缆 (B-513)。
每个文件的最大录制文件大小为 2GB。
安装选购件 GL 无线 LAN 单元 (B-568) 时，无法使用 SD 卡插槽。
可选项目
选项/配件价格
产品名称 | 型号名称 | 价格 |
20路高压高精度螺丝端子 | B-565 | |
30路无螺丝端子 | B-5 63SL-30 | |
20路螺丝端子 | B-563 | |
20路免螺丝端子 | B-563SL | |
扩展端子座 | B-566 | |
端子盖 | B-588 | |
延长端子连接线（50cm） | B-567-05 | |
扩展端子连接电缆（2m） | B-567-20 | |
GL无线LAN单元*1 | B-568 | |
电池组 | B-573 | |
DIN 导轨安装夹具 | B-570 | 定制产品 |
B-566 的 DIN 导轨安装夹具 | B-540 | 定制产品 |
GL输入/输出电缆 | B-513 | |
直流驱动电缆 | B-514 | |
SD存储卡 8GB *1 *2 | B-572-8 | |
midi LOGGER 存储箱 | B-581 | |
GL860 交流适配器 * 3 | ACADP-20J |
更多产品
GL860主体规格
物品 | 内容 | |
安装的模拟终端单元数量 | 1 个单元（20ch/30ch）或扩展单元（最多 200ch） | |
外部输入/输出 *1 | 输入 | 触发输入（1ch）或外部采样输入（1ch）、逻辑输入（4ch）或脉冲输入（4ch） |
输出 | 报警输出（4ch） | |
采样周期 | 5ms至1h（5ms至50ms受电压/湿度和通道数限制），外部 *1 | |
时间/格 | 1秒～24小时 | |
触发功能 | 触发重复 | 关・开 |
触发类型 | 开始：触发建立时开始数据记录 | |
触发设置 | （开始/停止） | |
报警功能 | 报警判断类型 |
|
脉冲输入 | 测量模式 | 转速模式/积分模式/瞬时模式 |
最大脉冲输入数 | 最大输入频率：50kHz | |
电脑接口 | USB2.0（高速）、以太网（10BASE-T / 100BASE-TX）、无线 LAN（安装选件时） | |
存储介质 | 身体记忆 | 约8GB（内部固定） *2 |
SD存储卡插槽 *3 | 1个（兼容SDHC，最大可用内存约32GB）*2 | |
内存内容 | 主机设置条件、测量数据、屏幕复制 | |
使用环境 | 0至45℃，5至85%RH（电池运行时0至40℃/充电时15至35℃） | |
电源 | 交流适配器 | AC100~240V/50~60Hz |
直流输入 | DC8.5~24V（最大26.4V） | |
电池组 *4 | DC7.2V (2875mAh) (*最多可安装2个) | |
功耗 | 36VA或更少（使用AC适配器，当LCD打开时，当给电池组充电时，AC100V） | |
抗振性 | 相当于汽车零部件1级A级 | |
需要 GL 输入/输出电缆(B-513)。
每个文件的最大录制文件大小为 2GB。
安装选购件 GL 无线LAN 单元(B-568) 时，无法使用 SD 卡插槽。
可选项目
PC应用软件规格
物品 | 内容 |
型号名称 | GL28-APS |
兼容操作系统 | Windows 11 (64位) / 10 (64位 / 32位) |
功能 | 主机控制、实时数据记录、转换 |
组数 | 最多4组 |
1组通道数 | 最多连接设备的最大数量 |
最大通道数 | 最大1000通道 |
设定范围 | 放大器设置、录音设置、触发/报警设置、报告设置等。 |
记录数据 | 实时数据（CSV、GBD 二进制） |
显示内容 | 模拟波形、逻辑波形、脉冲波形、数字值 |
显示方式 | YT 显示、数字显示、统计/历史显示、光标之间的 XY 显示（仅在播放期间）、集成条形图显示 |
文件转换 | 游标之间、所有数据、细化功能 |
监控功能 | 使用警报监控发送电子邮件到指定地址 |
统计/历史显示 | 显示测量过程中的最大值、最小值和平均值 |
报告功能 | 可创建日报和月报文件 |
